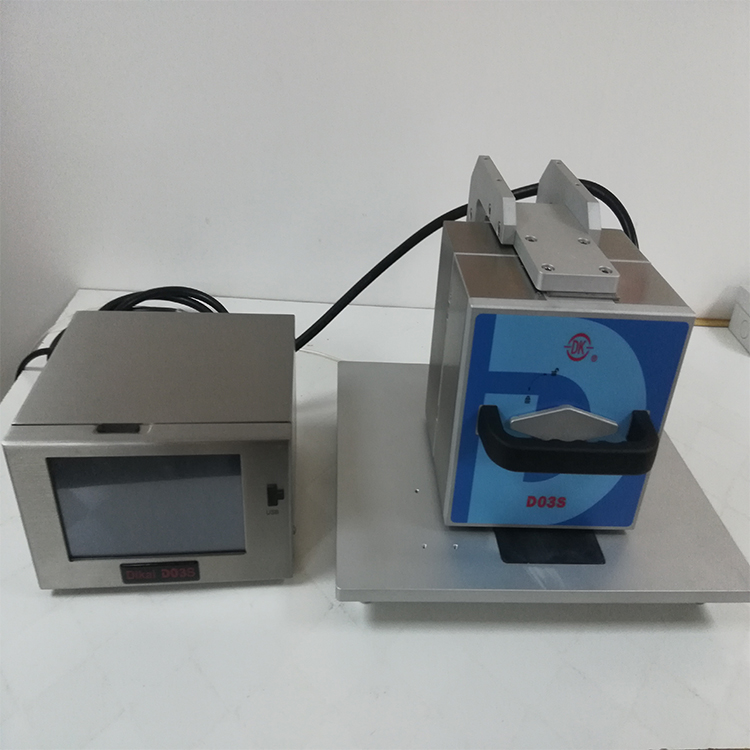

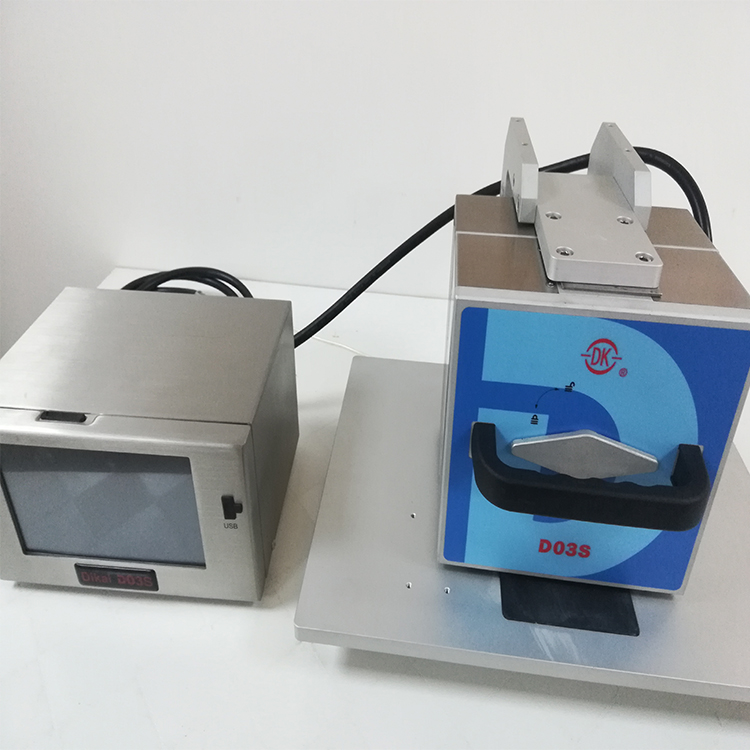

品名:TTO熱轉印機     型號：D03

用途：常跟包裝機搭配使用，用于在大卷軟膜上印刷三期、營養成分表、條碼二維碼、圖案LOG

第二部分 D03打碼機的工作原理
     熱轉印技術
當前，軟膜包裝是重要的食品包裝方式之一，也是消費者接觸較多的品種之一。因此，如何在包裝膜上打出美觀、實用的標識，使消費者便于識別、生產者便于管理，從而提高整個產品的形象，提高產品的競爭力，是需要我們認真思考的大課題。

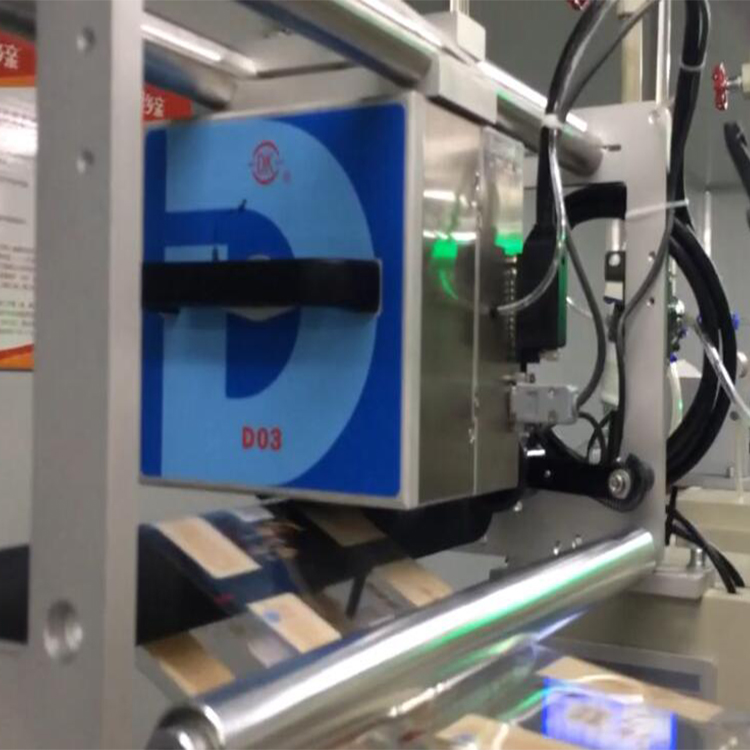

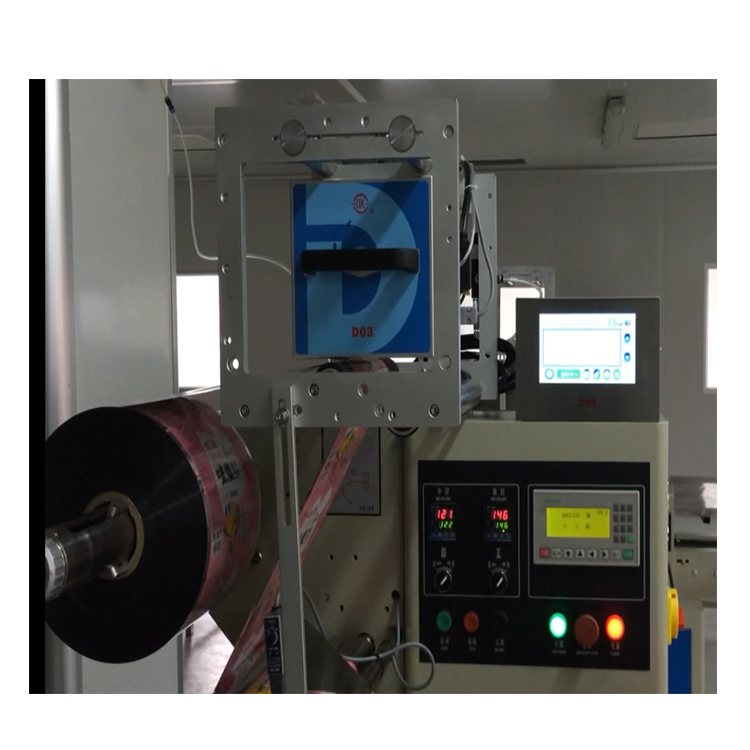

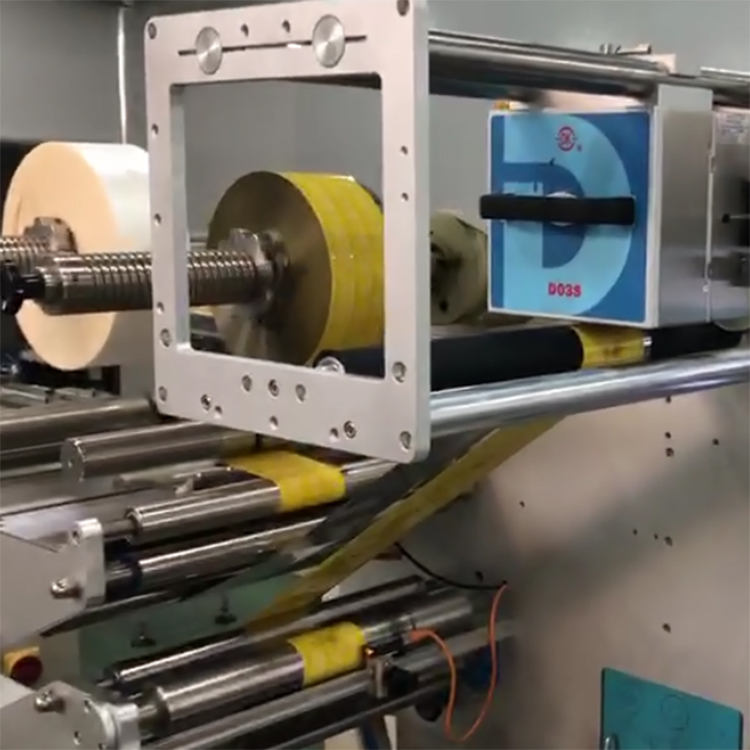

     熱轉印打碼機是當今相對更適合在軟包裝生產線上使用的打碼設備，可以滿足幾乎所有包裝生產線上的打碼要求。其機頭可安裝在包裝機的合適位置上，當包裝膜運行時，打碼頭接收到打印信號后快速伸出，完成一次打碼動作。
      與普通打碼機不同，熱轉印打碼機沒有固定的字粒。以的D03型號為例，其打碼機頭里面有一集成塊，通常稱為打印頭，上面有一排熱敏電阻發熱點，長度為32mm.在一毫米長度內，分布著12個發熱點，一共有384個發熱點。打碼時，打印頭往下壓，上面的熱敏電阻發熱點隔著色帶壓在包裝膜上，不同的發熱點在不同的時間段上瞬間發熱，將色帶上的色料轉印到包裝膜上，形成文字、圖樣。
      打碼時，打印頭與包裝膜有一個相對運動，在連續式包裝機上，包裝膜運行時 ，打印頭快速地壓在包裝膜上，打印出內容。完成一次動作后自動彈起復位，準備打下一袋。
      在間歇式包裝機上，包裝膜停頓時 ，打印頭壓在包裝膜上自行有一次前后方向的快速移動，打印出內容。完成一次動作后自動彈起復位，等待包裝膜繼續前行，準備打下一袋。

圖像逐行建立
D03的打印頭為32mm，打印解析度為12點/mm
這樣每行有32×12，即384點
每個點都是一個電子“加熱器”

色帶的結構：熱轉印打碼機使用的色帶是一種熱敏色帶，由表面涂層、墨層、載體、背面涂層等組成。如下圖所示：

第三部分D03打碼機的特點和優勢
一、D03打碼機的技術參數：
操作功能
•用戶界面：單色用戶界面或彩色液晶觸摸屏，用于選擇圖像、輸入變量數據、診斷和系統設置
•可視化預覽噴印圖像，所見即所得，實時顯示剩余打印色帶（以小時和打印次數表示）
•全面診斷
•打碼機上直觀的 LED 狀態指示燈
•色帶裝載圖示，方便快速更換色帶
•硬件接口：
– 輸入：“執行打印”，外加 1 個可配置的輸入接口
– 輸出：故障、警告以及 2 個可配置的輸出接口
•軟件接口：
– 下載圖像、設置和數據文件的 USB 接口
其他特點
•耗材：各種等級和顏色的熱轉印色帶
•色帶最大長度：600 米
•色帶最小寬度：20 毫米
•色帶最大寬度：35 毫米
•重量：
– 打碼機：7.8 千克
– 彩色控制器：4.5 千克
– 單色控制器：4.0 千克
•電源：90 – 264 伏，自動切換；頻率：47/63 Hz；功率：150 伏安
•供氣：最高 6 bar 或 90 psi 未受污染的干燥空氣
•耗氣量：2.5 bar 時，最低每次打印 0.4 毫升
•工作溫度范圍：0 到 40°C
•濕度：10% 到 90%，非冷凝
附件
•安裝支架
•同步器
打印特點
•打印速度：
– 連續模式：10 到 600 毫米/秒
•打印區域：
– 連續模式：32 毫米 x 60 毫米
•打印特點：
– 自動打印頭設置
– 壞點檢測
– 間歇和連續打碼機
– 色帶上的打印信息平均間距僅為 0.5 毫米
– 自動班次碼和序列號
– 多個可變用戶輸入區，支持數字字母文本
– 錯位打印模式
•打印參數：全面支持 TrueType 字體，包括非羅馬字符和符號。噴印實時時間、日期，自動更新有效期、條形碼；支持 ITF、Code 39、Code 128、EAN 128、EAN 8、EAN 13、UPC A、UPC E、線性RSS、PDF 417、ID Matrix、QR 以及復合 RSS 條形碼

二、特點優勢：
降低成本
•色帶寬度范圍廣，分布在 20 mm 到35 mm 之間， 優化了色帶的利用率。
•全新 32 毫米打印頭成本更低，適用于寬度小于 35 毫米的色帶。
•12 個月標準保修期。
•新增可靠的技術，包括直接色帶驅動和不含磨損件的改良色帶盒設計，不需要預防性維護巡檢。
•基于維護需求而新增加的一些強大的技術，不需要協助，實現高達 99.6% 的色帶可用率。
高性能打印
•引入全新的智能型打印頭，可滿足高質量的打印要求。

•打印速度高達 600 毫米/秒。
•高質量的 300 dpi 分辨率。
環保設計
•在 2.5 bar 時，每次打印耗氣量最低為 0.4 毫升。
•用電量最高可減少 50%。
•全新的標準色帶設計，最多可減少 20% 的色帶浪費。
•控制器中的節能技術提高了能源效率。


    綜上所述,D03熱轉印打碼機優點：
1） 設備的性價比高。價格很低廉，功能不減少，速度還能滿足絕大多數生產要求。
2） 節省成本。色帶寬度的規格多，可根據打印內容選擇最合適的寬度；減少停機時間，提高生產效率；色帶本身的單位成本比其他品牌優惠，直接讓客戶得到實惠。
3） 打印效果最佳。300DPI分辨率，接近于印刷的打印效果。能直接打印出LOGO、條形碼、二維碼等信息。
4） 衛生環保。熱敏色帶，無味無毒，也不會掉粉塵，特別適合在大規模的食品生產車間使用，用戶再也不用擔心因打碼的衛生環保原因或不慎掉字釘到食品中而遭到消費者的投訴了。
5） 保證產品的保質期限。普通色帶打碼機在打碼時，不可避免的會在包材上留下很深的壓痕，損傷包材。雖然內裝物不會漏出，但保質期限必定會大打折扣。而D03沒有打印痕跡，絕對不會對包材造成損傷，從而保證了產品的保質期限。
6）簡便的操作。D03的界面非常人性化，按鍵圖標淺顯易懂。色帶裝卸也非常方便，操作工能很快換好色帶，并同時完成機器的清潔保養工作。
7）數字化實時打碼。符合法規要求，實現產品追溯。打印實時時間到分鐘，打印促銷或定價信息。
在打印范圍內，不分行數，方向和字符大小，隨意編輯。
